Py-GC/MS분석
다양한 유기/무기 소재의 연구개발에 관한 업무를 성심껏 도와드릴 것을 약속합니다.
한국고분자시험연구소에서는 Py(pyrolysis)-GC/MS를 이용한 고분자 물질의 정성적 분석 결과를 제공해 드리고 있습니다.
열분해(pyrolysis)란 외부에서 열을 가해 분자를 활성화 시켰을 때 분자의 결합이 끊어져 새로운 화합물을 생성하는 반응을 말하며, 이를 이용해 휘발성이 낮은 고분자 물질, 불용성 물질 및 천연물질 등을 GC, GC/MS로 분석할 수 있습니다. 열분해를 통해 발생된 기체생성물은 각 물질의 독특한 특성을 반영하므로 열분해 생성물에 대한 정성분석을 통해 고분자의 조성, 공중합체의 구조 등을 확인하는 것이 가능합니다. ‘간편 상담문의’ 또는 ‘분석신청 바로가기’를 통해 접수해주시면, 담당연구원으로부터 빠르고 정확한 답변을 받아보실 수 있습니다.
Pyrolyzer-GC/MS 서비스 개요
Pyrolyzer (Micro furnace)와 기체크로마토그래프 질량분석기 (Pyrolyzer – Gas Chromatography/Mass Spectrometer, Py-GC/MS)를 이용하여 다양한 형태의 고분자 시료 분석을 수행하고 있습니다. Pyrolyzer 를 사용해 시료를 열분해 한 후 질량분석기를 detector 로 사용하여 고분자의 열분해 생성물을 확인하고 고분자의 판별 및 성분들을 확인합니다. 일반적으로 GC에서 분석할 수 없는 시료들을 분석할 수 있으며, 온도조건 및 분석 방법을 다양화 하여 첨가제 및 온도 별 생성물에 대한 분석도 서비스 하고 있습니다.
| 분석방식 | 온도범위 | 특징 |
| Py GC/MS Single-shot | 50 ~ 900 ℃ | Single shot 은 특정 온도에서 일정시간 (1 min ~) 동안 열분해를 진행해 분석하며, 가장 기본적인 분석 방법이다. |
| Py GC/MS Double-shot | 50 ~ 900 ℃ | 시료 내에 휘발성 물질이나 끓는 점이 낮은 가소제 등이 포함된 경우 먼저 저온에서 이들을 휘발시켜 분석한 후(Single - shot ) 보다 고온 조건에서 열분해하여 순수 고분자를 분석하는 방법이다. (Double-shot) |
| Py GC/MS Multi-shot | 50 ~ 900 ℃ | 특정 시료를 여러 온도구간에서 열탈착 / 열분해 시켜 생성되는 기체 분석을 진행하는 방법으로써, 최대 8개 온도구간에 걸쳐 동일시료를 정해진 온도 별로 분석하는 방법이다. |
| Py GC/MS EGA | 50 ~ 900 ℃ | 일반적인 분석과 다르게 특정 온도를 선택하여 분석하는 것이 아닌, 온도를 천천히 승온 시키면서 열분해 되어 나오는 화학성분을 Mass로 검출해 내는 분석 방법이다. |

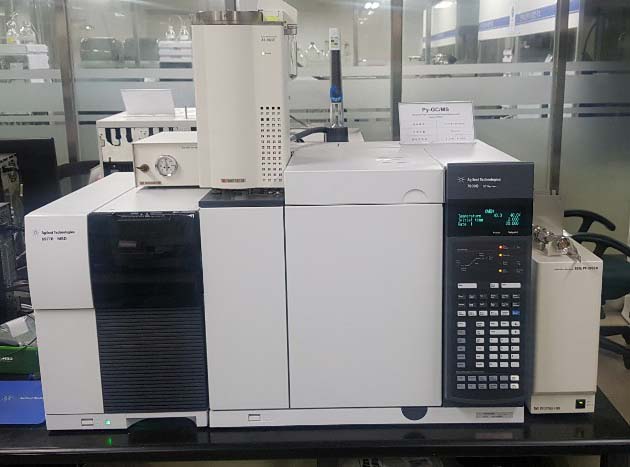

Py-GC/MS 시스템 구성
장비 스펙
Frontier Lab EGA/PY 3030D (Pyrolyzer) + Agilent 7890B GC / 5977B MSD (Mass selective detector)
- 1. 자동 시료 주입기 (Autosampler)
- 2. 열분해 장치 (multi-shot pyrolyzer)
- 3. 컬럼 (Column) + 온도조절 오븐 (Oven)
- 4. 검출기 (MS)
서비스 별 활용범위
| 분석항목 | 분석방법의 종류 | 분석방법 | 필요시료량 | 활용범위 |
| Py-GC/MS | Single-shot | 단일온도 분석 (기본 600 ℃) |
0.1mg~1mg | 단일 고분자물질, 미지 유기물분석 등 (기본 분석) |
| Double-shot | 저온/고온분석(Single cell) (기본 300 ℃ / 600 ℃) |
가소제, 저온 휘발물질과 고분자 혼합 시료 분석 등 | ||
| Multi-shot | 최대 8구간 특정온도 연속분석 (Single cell, max 8 points) |
반도체, 전자기기 내 부품의 특정 온도 별 검출 유기 성분 평가 등 | ||
| EGA | 특정 온도구간의 분석 (기본 50 ℃ ~ 600 ℃)) |
0.5mg~2mg | 유기/무기물 내의 첨가제 분석 등 |
Py-GC/MS 분석 예시
미지시료의 Py-GC/MS 분석결과 및 Library Search 결과 (600 ℃ Single shot)
Library 해석 – 고분자 판별
