DMA
다양한 유기/무기 소재의 연구개발에 관한 업무를 성심껏 도와드릴 것을 약속합니다.
DMA(Dynamic mechanical analyzer)를 이용하여 점탄성 거동과 유리전이온도(Tg)의 거동을 분석할 수 있습니다.
먼저 고분자 film, 유연한 rubber, hard한 sheet 등에 적합한 mode를 선정하고, 외부 변화를 가합니다. 회복력과 변형율을 측정하여 탄성(Storage Modulus)의 성질과 점성(Loss Modulus)의 점탄성 거동 분석이 가능하며, 시료 특성상 DSC 에서 확인이 어려운 유리전이온도(Tg)의 거동을 확인 할 수 있습니다. ‘간편 상담문의’ 또는 ‘분석신청 바로가기’를 통해 접수해주시면, 담당연구원으로부터 빠르고 정확한 답변을 받아보실 수 있습니다.
Storage Modulus, Loss Modulus
Tangent delta
분석기기
※ 표 좌우 스크롤 사용
| 분석기기명 | 분석항목 | 신청 시 유의점 (신청서에 분석 조건을 기재해주셔야 합니다.) |
|---|---|---|
| DMA |
저장탄성율, 손실탄성율, 유리전이온도 측정가능온도: -150 ~ 500 ℃ 측정주파수: 0.01 ~ 200 Hz 승온속도 : 0.1 ~ 20 ℃/min |
1. 온도범위 (시료가 녹거나 타는 범위에서 측정불가) 2. 주파수 3. 승온속도 4. 모드종류 Ex) 30~200℃, 5℃/min, 1Hz (추가Option) Amplitude or Strain |
|
Tension (Film) (40mmx6mm, 두께 2mm이하) Single cantilever (35mmx13mmx3mm) Dual cantilever (60mmx13mmx3mm) |
DMA 시편준비
시료 형태에 따른 다양한 DMA 분석
관련자료
※ 표 좌우 스크롤 사용
| 관련용어 | 조건 및 응용분석 | 관련규격 |
|---|---|---|
|
E’ (Young’s or Storage Modulus) E" (Loss Modulus) Tangent delta 유리전이온도(Tg) |
DMA 를 이용하여 탄성율의 온도 의존성 (일정주파수), 탄성율(Elastic Modulus)의 주파수의존성(일정온도)을 조사하는 방법 - Frequency 고정, Temp 변화 - Temp 고정, Frequency 변화 |
ASTM D4065 ASTM D7028 |
결과예시
우레탄 복합소재

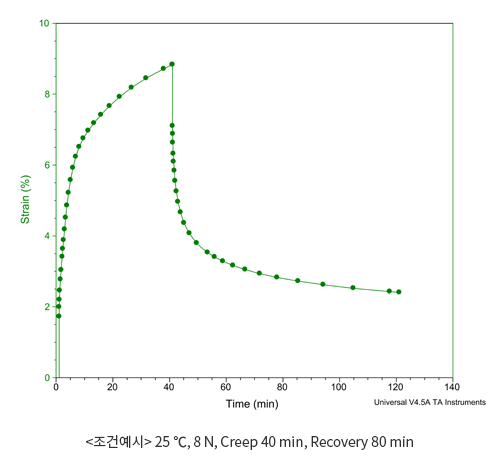

DMA 응용 (Creep & recovery)
하중이 제거 되었을 때 시간이 지남에 따라 발생하는 변형의 감소률
