품질관리내광성, 내후성 시험

내광성, 내후성 시험

유기/무기 소재의 측정, 시험, 분석, 연구개발에 관한 업무를 성심껏 도와 드릴것을 약속합니다.

내후성 시험은 Xenon arc lamp를 통해 플라스틱, 도장재, 건축재, 차량외장재 등에 인위적으로 태양광 및 우천의 환경을 조성하여 옥외 노출에 의한 영향을 평가하는 방법입니다. 또한 내광성시험은 형광램프를 이용하여 특정 파장영역(340nm)에서의 광조사 및 수분응결을 통한 노화시험을 진행하여 색의 변화나 흐림도의 변화, Crack 발생여부 및 기계적 물성변화를 확인 하는 등의 전/후 시험 설정이 가능합니다.

분석 및 상담문의
Tel.1588-1574   Fax.02-963-2587
E-mail : polymer@polymer.co.kr

내광성 대표시험 조건

시험규격 KS M ISO 4892-3
Lamp UV-A Lamp (@340 nm)
광량 0.76 W/(m2·nm) @ 340nm
cycle 8 hr UV @ (60±3)℃ BPT / 4 hr condensation at (50±3)℃ BPT
주요 품목 페인트, 바니쉬, 코팅필름 등

내후성 대표시험 조건

시험규격 ASTM G155, cycle 1
Lamp Xenon arc lamp
Filter Daylight Filter (일반 태양광)/td>
광량 0.35 W/(m2·nm) @ 340nm
cycle 102 min light @ (65±3)℃ BPT / 18 min light & water spray
주요 품목 자동차 외장재, 플라스틱, 건축자재 등

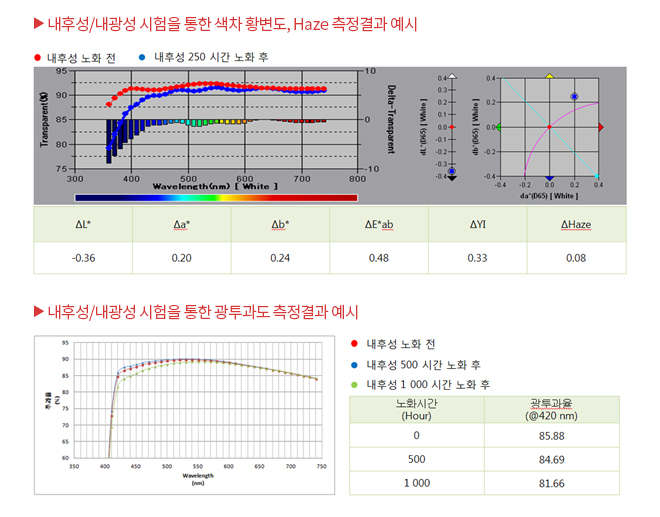

내광성, 내후성 전/후 대표 시험항목

시험항목 설명 샘플크기(mm) 관련규격
색차(ΔE*ab, ΔL*, Δa*, Δb*) 노화 전/후의 색도의 측정을 통해색의 변화를 수치로써 확인 가로 40 mm x 세로 40 mm x 시료두께 KS K 0911
ASTM E1164
황변도(ΔYI) 노화 전/후의 황색도의 측정을 통해 황변의 정도를 수치로써 확인 가로 40 mm x 세로 40 mm x 시료두께 KS M 3026
ASTM E313
Haze, 전광선투과율 노화 전/후의 Haze의 측정을 통해 흐림도 변화를 수치로써 확인 가로 40 mm x 세로 40 mm x 시료두께 ASTM D1003
* 상기 시험항목 이외에도 인장강도, 굴곡강도 등의 직접적인 물성변화를 확인할 수 있습니다. (별도 문의)

내광성&내후성 시험 사례

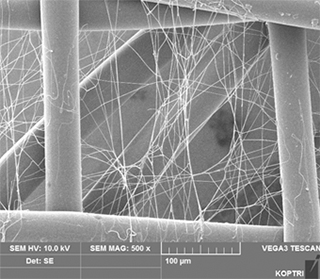

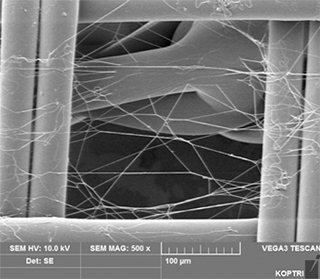

필터의 내후성 전/후 표면이미지촬영결과

내후성 시험 전 내후성 시험 후

PC/ABS 재료의 내후성 전/후 인장강도 시험결과

시료명 Run 내후성 전 인장강도
(N/mm2)
내후성 1 500시간 후 인장강도
(N/mm2)
내후성 조건 (1) 광량 : 0.35 W/(m2·nm) @ 340nm,
(2) Cycle : 102 min light @ (65±3)℃ BPT / 18 min light & water spray
PC/ABS 1 55.91 58.96
2 56.52 59.19
3 55.69 59.82
SD 0.43 0.45
CV(%) 0.77 0.75
평균 56.04 59.32

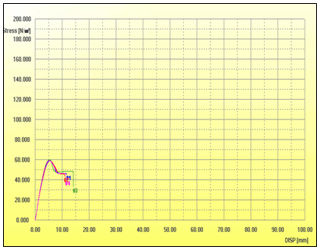

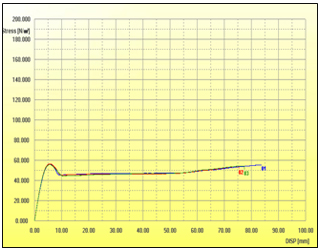

그림 1-1. 인장시험 결과 (내후성 전) 그림 1-2. 인장시험 결과 (내후성 후)

EVA 성형물의 내광성 전, 후 색차

시료명 시험항목 단위 시험방법 시험결과
내광성 조건 (1) 광량 : 0.77 W/m2 (@340 nm)
(2) Cycle : 4 hour UV @ 60 ℃ BPT / 4 hour Condensation @ 50 ℃ BPT
(3) 노화시간 : 168 hour
EVA 성형물 색차 단위없음 ASTM E1164 (ΔL*) -0.70
색차 단위없음 ASTM E1164 (Δa*) 0.30
색차 단위없음 ASTM E1164 (Δb*) 1.47

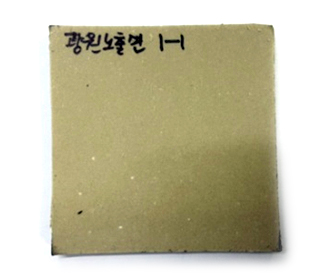

내광성 시험 전

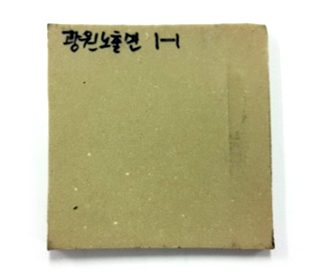

내광성 시험 후
